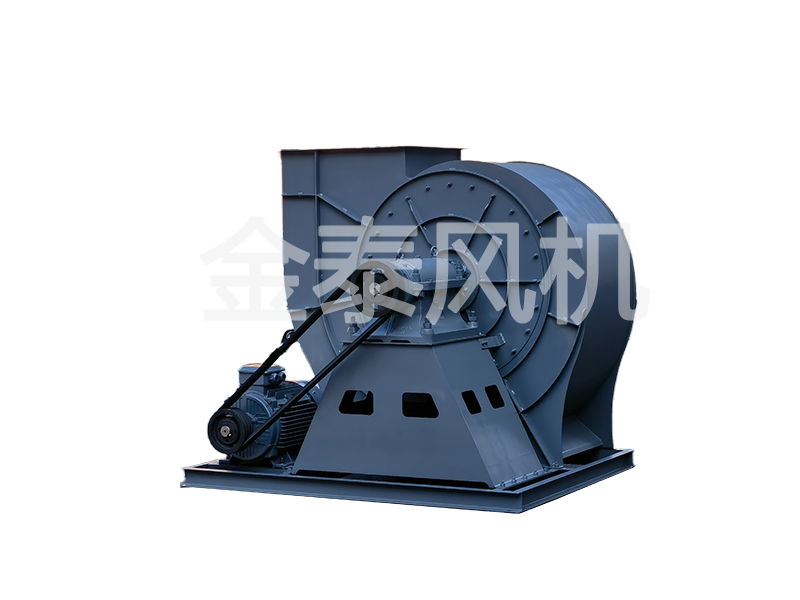

離心風機

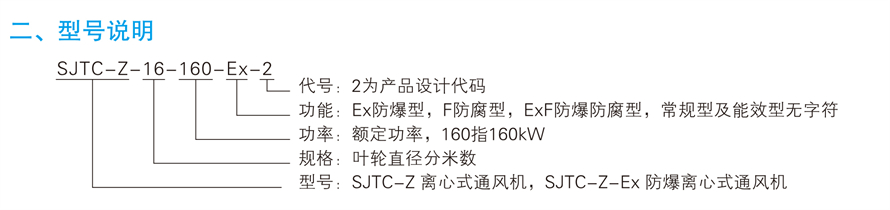

SJTC-Z-2 離心式通風機
一、特性及應用
SJTC-Z-2離心式通風機，可作為一般工廠及大型建筑物的室內通風換氣用。輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。氣體內不含粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超過80℃。
防腐型，用于輸送有腐蝕性的氣體，可用玻璃鋼或鋼板滾塑、不銹鋼等材料制作。
防爆型，用于輸送易燃易爆的氣體，防爆型電機，葉輪由鑄鋁或鋼制(鋼制時設防爆安全環)。
防腐防爆型，用于輸送有腐蝕性且易燃易爆的氣體。
型式分為右旋和左旋兩種，傳動方式有A、B、C、D四種，6#以下采用A式，7~12#采用C、D式，16#以上采用B式。機號6#以下的4-72型風機主要有葉輪、機殼、進風口等部分配直聯電動機組成，7#以上除具有上述部分外還有傳動部分。
葉輪：模壓后傾葉片，旋壓流線型一體式前盤，大型葉輪制作平臺定位，機器人焊接，且平衡配重。分布均勻，氣動性能優良，效率高，運轉平穩可靠。
機殼：采用碳鋼焊接制作，可制成兩種不同型式，12.5#以下制成整體式，16#以上制成兩開式，用緊固件連接，便于運輸和安裝。
進風口：收斂式流線型旋壓成型;與軸向平行的截面為曲線形狀，進氣流暢，壓損較小。
傳動組：傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。
SJTC-Z-Ex防爆離心式通風機，整機防爆。依據國家《強制性產品認證實施規則防爆電氣》細則要求，通過國家防爆產品強制性CCC認證，具備防爆CCC認證證書、防爆合格證、防爆檢驗報告。
SJTC-Z-E離心式通風機，新標能效備案，符合《通風機能效限定值及能效等級》標準要求。

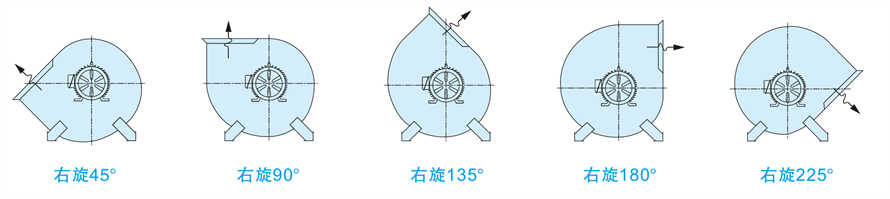

三、離心式通風機進出風口和旋轉方向識別示意圖
離心風機的旋向及安裝角度:離心風機的旋向分為左旋(逆時針)和右旋(順時針)。
左旋：是指從風機的傳動端(指電機側或皮帶側或聯軸器側)來看，風機葉輪按逆時針方向旋轉。
右旋：是指從風機的傳動端來看，風機葉輪按順時針方向旋轉。
四、空氣標準狀況說明
空氣標準狀況，指通常的風機性能參數是轉化成標準狀態下的參數。標準狀況是指在大氣壓101325帕、20攝氏度、濕度為50%的空氣狀態，此時空氣的密度為1.2kg/m3。標準狀況簡寫為NTP。

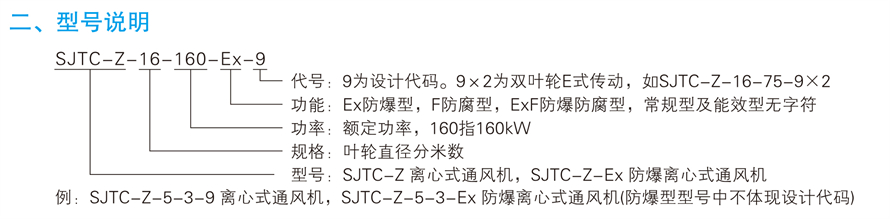

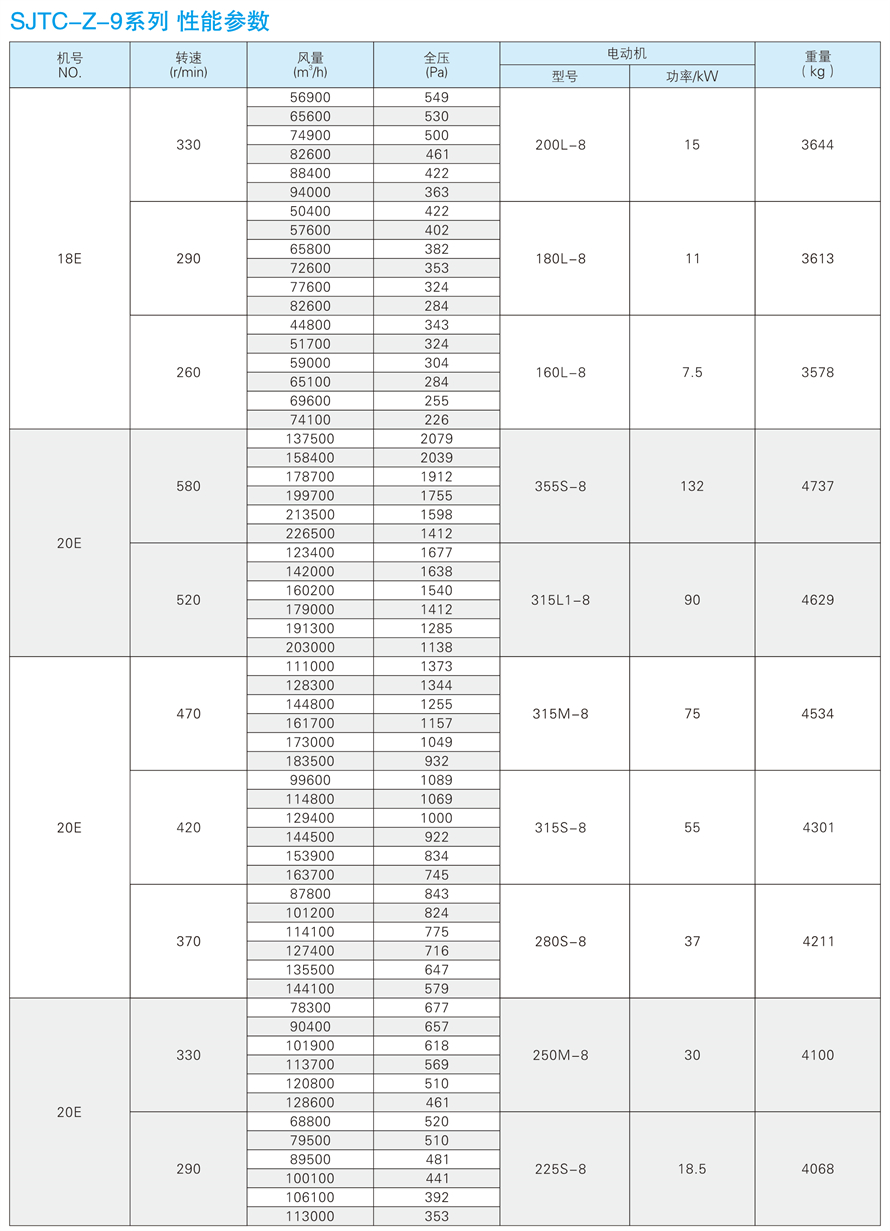

SJTC-Z-9 離心式通風機
一、特性及應用
SJTC-Z-9離心式通風機，可作為一般工廠及大型建筑物的室內通風換氣用。輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。氣體內不含粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超過80℃。
防腐型，用于輸送有腐蝕性的氣體，可用玻璃鋼或鋼板滾塑、不銹鋼等材料制作。
防爆型，用于輸送易燃易爆的氣體，防爆型電機，葉輪由鑄鋁或鋼制(鋼制時設防爆安全環)。
防腐防爆型，用于輸送有腐蝕性且易燃易爆的氣體。

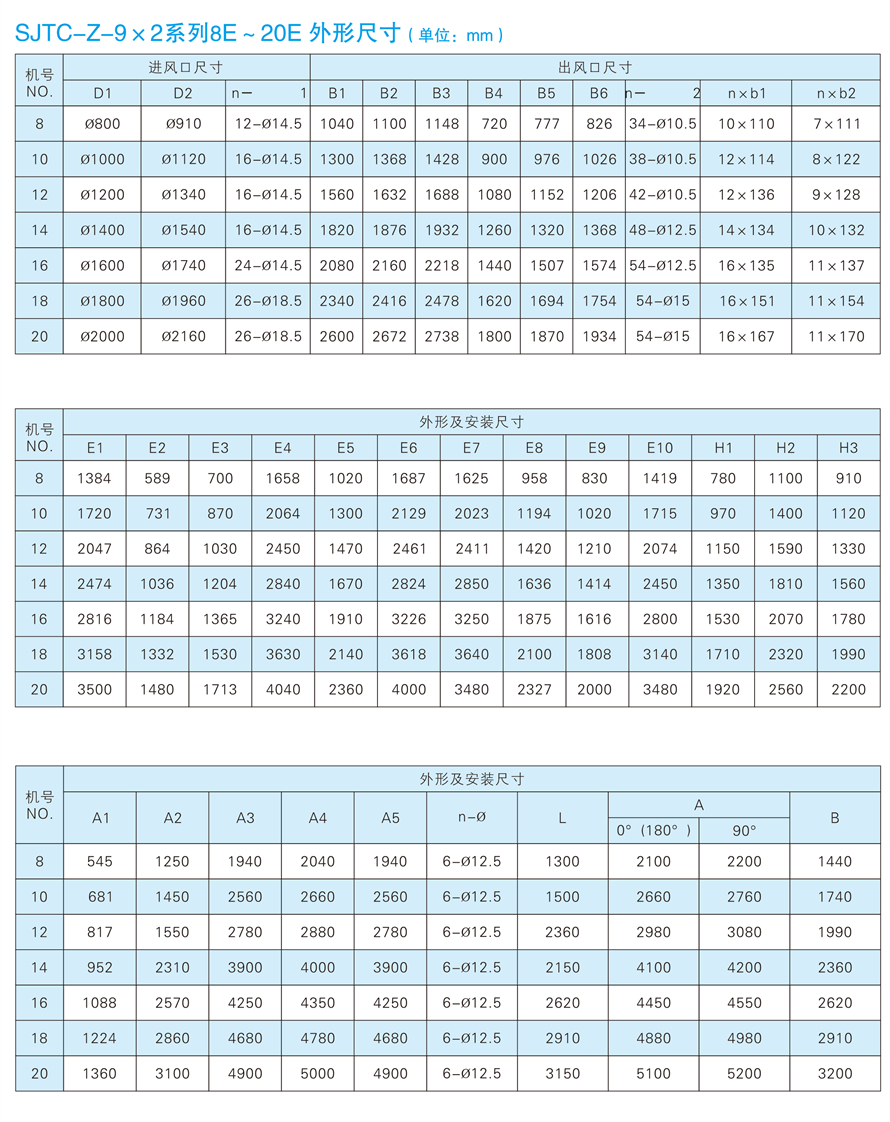

型式分為右旋和左旋兩種，傳動方式有A、C、E三種，6#以下采用A式，7~20#一般采用C式，作排風使用，送風工況下可按要求制成E式傳動。SJTC-Z-9X2型離心風機的傳動方式為E式。
葉輪：模壓后傾弧形葉片，旋壓流線型一體式前盤，大型葉輪制作平臺定位，機器人焊接，平衡配重分布均勻，氣動性能優良，效率高，運轉平穩可靠。
機殼：采用碳鋼焊接制作，可制成兩種不同型式，12.5#以下制成整體式，12.5#以上制成兩開式，用緊固件連接，便于運輸和安裝。
進風口：收斂式流線型旋壓成型:與軸向平行的截面為曲線形狀，進氣流暢，壓損較小。
傳動組：傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。
SJTC-Z-Ex防爆離心式通風機，整機防爆。依據國家《強制性產品認證實施規則防爆電氣》細則要求，通過國家防爆產品強制性CCC認證，具備防爆CCC認證證書、防爆合格證、防爆檢驗報告。
SJTC-Z-E離心式通風機，新標能效備案，符合《通風機能效限定值及能效等級》標準要求。
三、離心式通風機進出風口和旋轉方向識別示意圖
離心風機的旋向及安裝角度：離心風機的旋向分為左旋(逆時針)和右旋(順時針)。
左旋：是指從風機的傳動端(指電機側或皮帶側或聯軸器側)來看，風機葉輪按逆時針方向旋轉。
右旋：是指從風機的傳動端(指電機側或皮帶側或聯軸器側)來看，風機葉輪按順時針方向旋轉。
四、空氣標準狀況說明
空氣標準狀況，指通常的風機性能參數是轉化成標準狀態下的參數。標準狀況是指在大氣壓101325帕、20攝氏度、濕度為50%的空氣狀態，此時空氣的密度為1.2kg/m3。標準狀況簡寫為NTP。

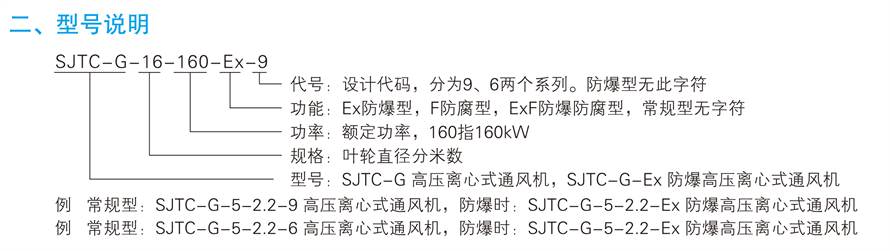

SJTC-G 高壓離心式通風機
一、特性及應用
SJTC-G-9、SJTC-G-6高壓離心式通風機，一般用于高壓強制通風，輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。氣體內不含粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超過80℃。
防腐型，用于輸送有腐蝕性的氣體，可用玻璃鋼或鋼板滾塑、不銹鋼等材料制作。
防爆型，用于輸送易燃易爆的氣體，防爆型電機，葉輪由鑄鋁或鋼制(鋼制時設防爆安全環)。
防腐防爆型，用于輸送有腐蝕性且易燃易爆的氣體，一般采用不銹鋼材質。
型式分為右旋和左旋兩種，傳動方式有A、D兩種，≤6.3#采用A式，>6.3#一般采用D式。
葉輪：采用前傾彎曲葉片，葉輪擴壓器外緣最高圓周速度不超過140m/s，大型葉輪制作平臺定位，機器人焊接，平衡配重分布均勻，氣動性能優良，效率高，運轉平穩可靠。
機殼：采用碳鋼焊接制作，可制成兩種不同型式，12.5#以下制成整體式，12.5#以上制成兩開式，用緊固件連接，便于運輸和安裝。
進風口：收斂式流線型旋壓成型;與軸向平行的截面為曲線形狀，進氣流暢，壓損較小。
傳動組：由主軸、軸承箱、聯軸器、防護罩等組成。主軸采用優質鋼，軸承箱為一體式。
SJTC-G-Ex防爆高壓離心式通風機，整機防爆。依據國家《強制性產品認證實施規則防爆電氣》細則要求，通過國家防爆產品強制性CCC認證，具備防爆CCC認證證書、防爆合格證、防爆檢驗報告。
三、離心式通風機進出風口和旋轉方向識別示意圖
離心風機的旋向及安裝角度:離心風機的旋向分為左旋(逆時針)和右旋(順時針)。
左旋：是指從風機的傳動端(指電機側或皮帶側或聯軸器側)來看，風機葉輪按逆時針方向旋轉。
右旋：是指從風機的傳動端(指電機側或皮帶側或聯軸器側)來看，風機葉輪按順時針方向旋轉。
四、空氣標準狀況說明
空氣標準狀況，指通常的風機性能參數是轉化成標準狀態下的參數。標準狀況是指在大氣壓101325帕、20攝氏度、濕度為50%的空氣狀態，此時空氣的密度為1.2kg/m3。標準狀況簡寫為NTP。
